耐火炉材用金具

コイルアンカー ｜ チェーンリンク ｜ Yアンカー ｜ Vアンカー ｜ その他金具

コイルアンカー

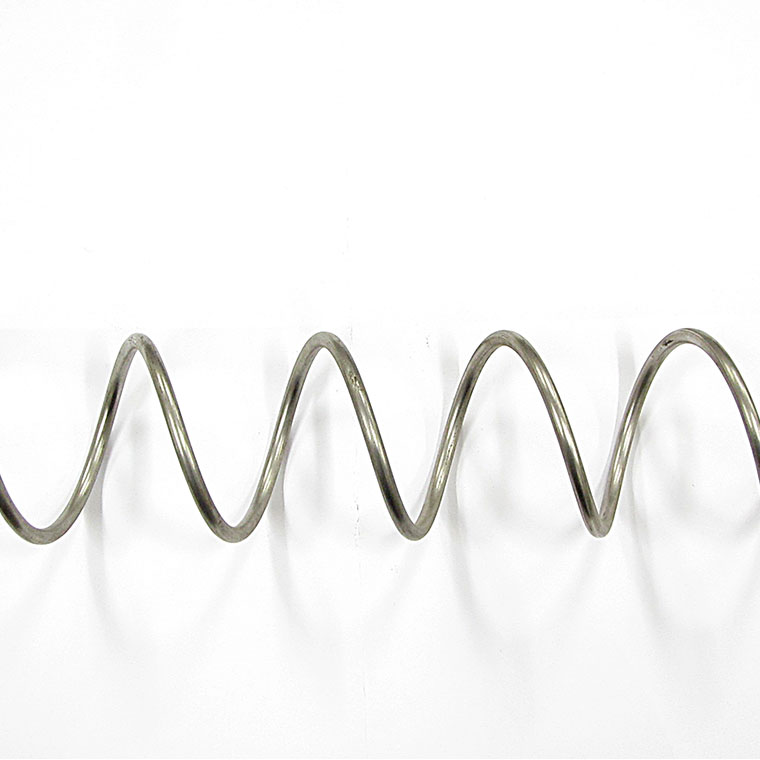

  • コイルアンカー写真
  • コイルアンカー写真

規格仕様

材質 SUS304、310s、316L、316、SS etc 全長L 1000～2000
線径 Φ3.2～Φ6

上記サイズ外の場合は、別途ご相談ください。

コイルアンカー寸法図
寸法図

チェーンリンク

  • チェーンリンク
    H : 19mm
  • チェーンリンク
    H : 25mm
  • チェーンリンク
    H : 25mm

規格仕様

材質 SUS304、310s、316L、316、SS etc 全長L 1000～2000
線径 Φ3.2～Φ5
標準サイズ表
L=1000～2000
品名 Φ3.2 Φ4 Φ5
P W H P W H P W H
F-A1 55 29 17 55 29 20 55 29 25
F-A2 63 31 17 63 31 20 63 31 30
F-A3 100 55 22 100 55 22 100 55 30
F-A4 77 35 30 77 35 30 77 35 30
F-A5 80 40 30 80 40 30 80 40 30
F-A6 100 50 30 100 50 30 100 50 30
F-A8 100 55 35 100 55 35 100 55 35
F-A9 115 65 35 115 65 35 115 65 35
F-A11 120 70 35 120 70 35 120 70 35
F-A12 120 75 35 120 75 35 120 75 35
F-A13 100 50 45 100 50 45 100 50 45
F-A14 115 65 45 115 65 45 115 65 45
F-A15 130 85 65 130 85 67 130 85 70
F-A16 150 100 75 150 100 77 150 100 85
F-B13 100 50 42 100 50 43 100 50 45
F-B14 115 65 45 115 65 45 115 65 45
F-B15 130 85 65 130 85 67 130 85 70
F-B16 150 100 75 150 100 77 150 100 85
F-AS1 55 23 16 55 23 18.5 50 23.5 25
F-AS2 66 29 22 66 29 22 66 29 26
F-AS6 100 45 30 100 45 30 100 45 30
F-AS9 117 60 35 117 60 35 117 60 35
F-AS13 100 46 40 100 46 41 100 46 45

公差

P ±2 W ±3 H ±3 LP ×2

チェーンリンク寸法図
寸法図
寸法図

Yアンカー

  • FYSアンカー
  • FYアンカー

規格仕様

材質 SUS304、310s、316、316L、SS etc
線径 Φ5～Φ16
Θ 60°～90°

記入例

FY ΦD-H-A-Θ
FYS ΦD-H-A-Θ

Yアンカー寸法図
寸法図

Vアンカー

  • Vアンカー
  • FV2アンカー
  • FVアンカー

規格仕様

材質 SUS304、310s、316、316L、SS etc
線径 Φ5～Φ16
Θ 60°～90°

記入例

FY ΦD-H-A-Θ
FYS ΦD-H-A-Θ

Vアンカー寸法図
寸法図

その他金具

  • VOPアンカー写真
    VOPアンカー
  • ブローアンカー写真
    ブローアンカー
  • コ型取っ手写真
    コ型取っ手
  • タイルケース写真
    タイルケース
  • ハンガ－メタル写真
    ハンガ－メタル
  • 吊ハンガ－メタル写真
    吊ハンガ－メタル
